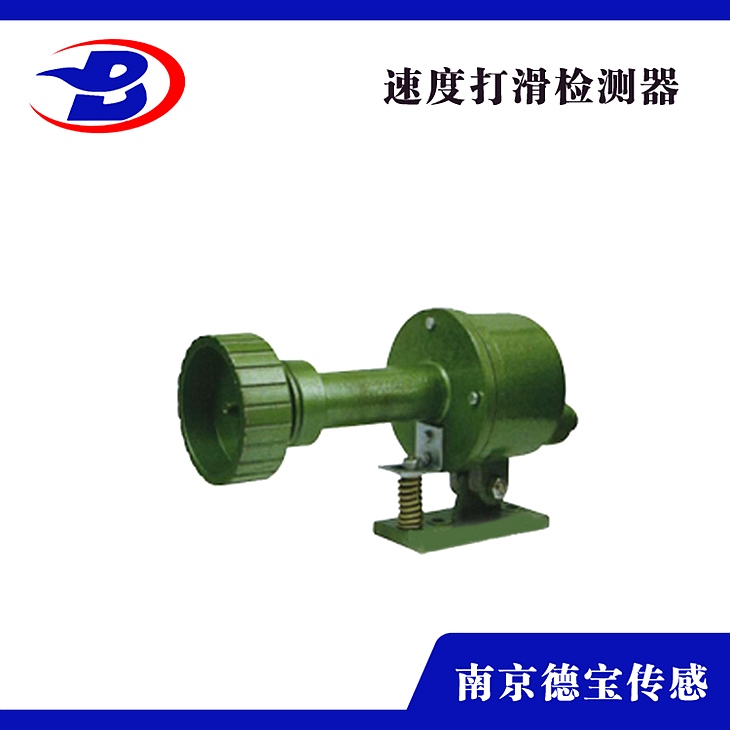

DOB-EX/L-DH-III防爆打滑開關檢測器帶式輸送機用
DOB-EX/L-DH-III防爆打滑開關檢測器帶式保送機用
簡介:
本機用于帶式保送機運轉中膠帶與主動滾筒呈現打滑(失速)缺點??煞乐褂捎诖蚧鶚嫵傻膰乐厥鹿实陌l(fā)作,本機還可用于多條帶式保送機的連鎖啟動和停機,速抱閘或chaosu維護等。使現場操作簡單化提了anquan性。在鋼鐵、電力、煤礦及港口等有帶式保送機的行業應用。
工作原理:
DH系列非接觸打滑開關是經過檢測其tantou處電容的周期性變化工作的。假設被傳動軸、輪的端面或圓周面存在“不平整處”,只需將打滑開關tantou對著有不平整處的部位安裝即可;假設找不到“不平整處”(軸、輪的端面平整且圓周面均勻光滑),只需在軸、輪的檢測處人為制造“不平整點”(在被檢測的面上加貼一小塊薄金屬片)即可。當電動機轉動時,經過轉動裝置派遣被傳動軸、輪轉動,打滑開關檢測到tantou電容周期變化時堅持閉合狀態。當設備發作卡轉、堵轉、皮帶打滑、傳動帶零落等缺點時,被傳動軸將慢轉或停轉,打滑開關檢測到tantou電容的變化周期明顯變長,此周期如超越正常變化周期的兩倍之多,打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備維護接線參考圖”接線時,可用來維護設備;如按“檢測轉動/停轉接線參考圖”接線時,可用來檢測“轉動”。
主要特性:1、非接觸接近探測器,無運動部件、無磨損、anquan壽命長、維護費用。2、一顆螺栓固定,安裝簡單。3、yitihua結構,免設置、調試。4、既可用于設備維護,也可為工業控制計算機提供“轉動”信號。
5、兩線制接線。AC220V供電和DC15V—24V供電兩種。
安裝運用與接線:
安裝時,可按下述懇求并滿足現場運用條件安裝在帶式運輸機上膠帶的下面,安裝后應膠帶有料情況下使打滑jianceqi與膠帶面平行,同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸,且安裝位置在振動*小和膠帶顫抖*小的中央。當采用jianceqi輸出軸和從動滾筒軸銜接檢測膠帶理論帶速的方法時,可按安裝表示圖并選用柔性連軸器以產品工作正常。運用時只需將產品按安裝表示圖安裝在相應的位置上即可,我廠提供的產品均是按用戶訂貨時提出的懇求制造的。由于理論上的帶速和理論膠帶運轉速度有差異,用戶屆時可按我廠提供調整辦法恰當?shù)恼{(diào)整以真實正常工作狀態。
