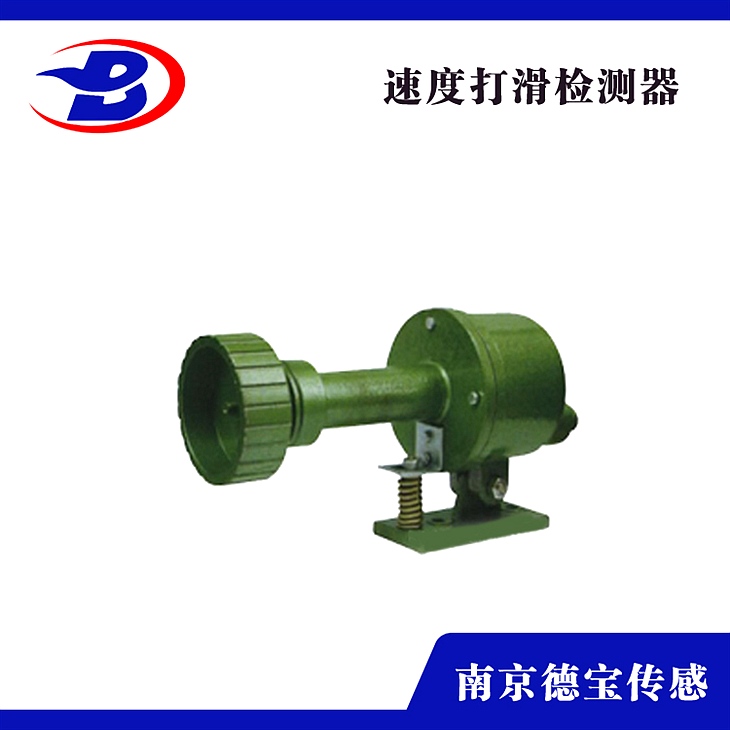

AC220V打滑檢測裝置DOB-GCDH/L-SX
AC220V打滑檢測安裝DOB-GCDH/L-SX
產品闡明:
(又名速度檢測器、打滑檢測器),非接觸感應原理工作。該產品對電機及機械轉動安裝(提升機、斗提機、皮帶機、鏈?zhǔn)奖K蜋C(jī)、螺旋保送機等)常呈現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈(帶)零落、轉動軸斷裂等電器、機械工藝呈現的毛病均能及時地停機處置,到達維護設備、保證的目的。應用于水泥、煤礦、電力、糧食等行業。
工作原理:
1、用于對保送機帶速停止檢測的安裝,對帶速停止實時檢測,已應用于保送系統中膠帶上,為膠帶機的運轉提供了牢靠的檢測手腕。
2、需程度裝置在上行膠帶和下行膠帶間的保送機支架上,使觸輪與膠帶外表有一定的壓力避免發作觸輪跳動而產生的誤動作。
3、當觸輪隨膠帶機運轉而帶動內的脈沖盤,在脈沖回旋轉時傳感器的磁應信號輸入到控制電路中去,經放大,然后停止計數。
4、其計數值與預置數比擬,判別膠帶的帶速,即:正常速度、打滑等。同時,執行電路輸出相應的開關信號。
主要技術參數:
1、工作電壓 AC 220V/380V±10 50Hz
2、輸入信號 10mV~10V
3、測速范圍 1.25m/s 1.6m/s 2.5m/s
4、整機功耗<15W
5、觸點容量 AC 380V 2A
運用與裝置:
先將固定支架焊在保送機的橫梁上;再將支臂用銷軸、啟齒銷銜接在支架上。
裝置后應滿足下述請求
1.打滑檢測安裝膠帶運轉方向順向避免,觸輪距膠帶邊緣200-300mm
2.本機出廠時已配長度為1.0米電纜線,接線方式參照標牌所標線色
