DOB-SYLHDH/L-F2-AC-L膠帶速度檢測儀

DOB-SYLHDH/L-F2-AC-L膠帶速度檢測儀

本品適用于檢測帶式保送機在運轉中呈現的膠帶與主滾筒之間的打滑，避免打滑所形成的惡性事故，該產品還適用于多條膠帶機聯鎖或停機。

一、主要構造與特性

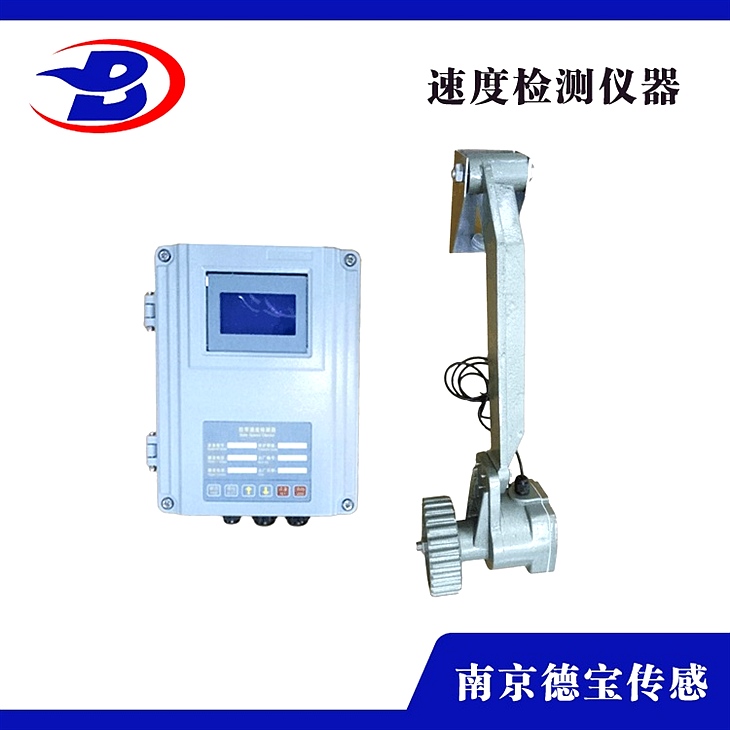

1、本產品由傳感頭和控制箱組成，控制箱內由電路板、面板、顯現器、微觸開關及接線端子組成。

2、具有一臺控制箱可檢測兩條膠帶的速度。（注：需另外購置一個傳感頭才干完成此功用）

3、如用一路檢測回路可將端子8和11短接，來完成兩路輸出。

二、裝置闡明

本產品的控制箱應裝置在膠帶機機架上或距監測頭較近的墻壁上（不能大于100米）。傳感頭裝置在膠帶機下皮帶上面且皮帶運轉比擬平穩處。傳感頭裝置分接觸式和非接觸式。

三、技術指標

檢測帶速范圍：0～999轉/分   整機耗費功率：10W

工作電壓：AC 220V 50HZ          接點容量：24～380V  AC/DC電流1:。

四、工作原理

本產品在工作過程中，剛接通電源時，延時10秒工作指示燈1和2均亮繼電器不動作，延時之后經過兩路光電傳感器檢測帶速信號，然后輸入控制箱內，經微電腦（CPU）顯現并計算得出實踐的帶速送顯現器，同時與預置帶速停止比擬，當帶速低于設定值，控制器顯現帶速，并使相對應的繼電器發出信號，同時對應的指示燈（紅色）亮，闡明皮帶打滑；反之，當實踐帶速高于設定值時，控制器進入正常工作，對應指示
