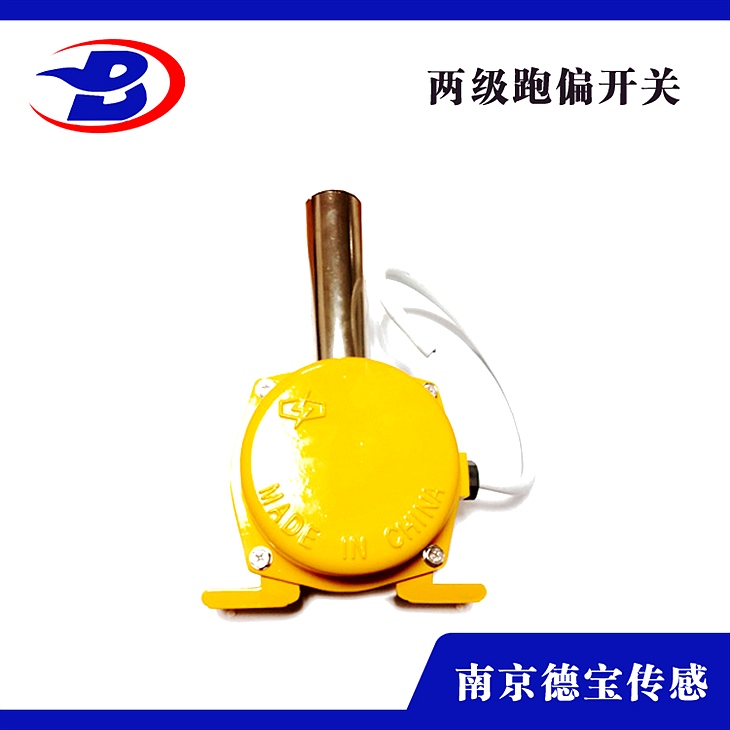

DOB-ZDNK06J/L智能皮帶跑偏開關帶雙指示燈
DOB-ZDNK06J/L智能皮帶跑偏開關帶雙指示燈
一、裝置和調整
1.跑偏開關設在保送帶兩側,立輥應與保送帶邊平面垂直,并使保送帶兩邊位于立輥度1/3處。
2.跑偏開關立輥與保送帶正常位置的間距宜為50~100mm。
3.跑偏開關數量應依據保送機長度、類型及布置狀況停止肯定。普通應在保送機頭部、尾部、凸弧段、凹弧段和在保送機中間位置停止設置。(注:當保送機較長時,在保送機中間位置可每隔30~35米設1對)
4.跑偏開關應經過裝置支架與保送機中間架銜接,開關支架應在保送機裝置完成后與保送機機架銜接,跑偏開關與跑偏開關支架用螺栓固定。
特性
二、技術指標
1.額定電壓:AC380V
2.額定電流:5
3. 觸點數量:二組單獨的常開、常閉接點
4.四周環境溫度:-25~80℃
5.開關能在頻率為10-60Hz,振幅為0.75mm(10g)的振動條件下工作
6.外形尺寸:殼體L×W×H(mm)190×135×100。
7.操作力:5~7㎏
8.通訊接口:RS485地址編碼
SBN-KL-PB6抗震兩跑偏開關特性
三、檢修流程
1、開關成對裝置于皮帶機兩側,立輥與皮帶帶邊垂直,位置應該處于FM2035跑偏開關立輥的35mm-45mm之間(從下上)。立輥和皮帶邊的間隔應在50~100mm。如有偏向,請調整。
2、檢查跑偏開關外面螺栓有無松動和短少現象。
3、檢查開關密封性能否完好,內部能否呈現積水、濕潤、銹蝕等現象,如有應重新緊固,或Lian系我公司維修和改換新的跑偏開關。
4、跑偏開關光亮度,能否呈現掉漆、銹蝕等現象。如有應停止清潔和重新噴漆。
5、確保開關銘牌明晰完好。
6、確保開關接線處緊固。
7、確保跑偏開關電纜完好無破損,如有,需求改換。
