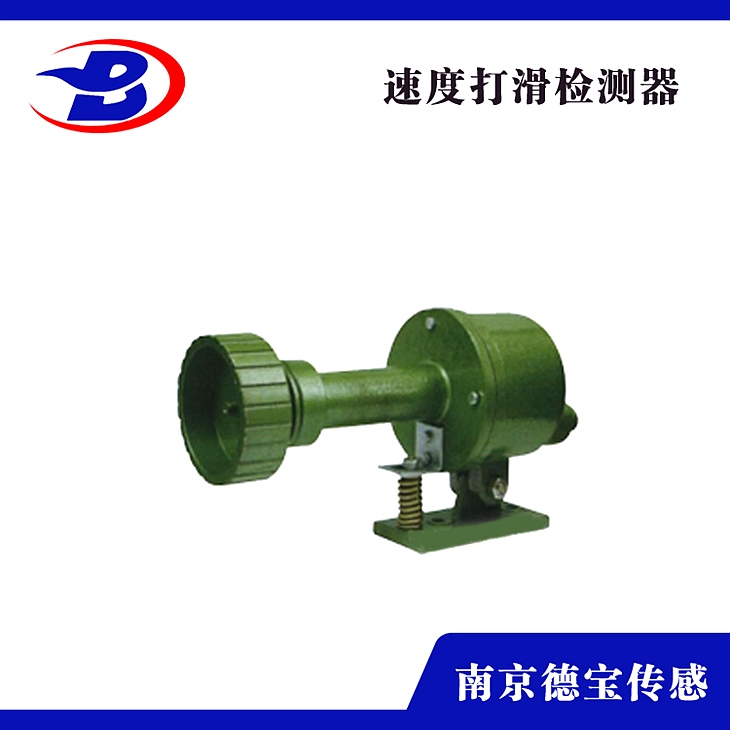

DOB-LD/L-A-H 打滑檢測儀

產品描述

本機用于帶式輸送機運行過程中，帶式輸送機與活動桶之間的打滑(失速)。它可以防止因打滑引起的嚴重事故。該機還可用于多臺帶式輸送機的聯鎖啟停、低速保持制動或油炸保護等，簡化現場操作。已廣泛應用于鋼鐵、電力、煤礦、港口等有帶式輸送機的行業。

使用和安裝

首先，將固定支架焊接到輸送機的橫梁上;然后用銷軸和開口銷將支撐臂連接到支架上。

安裝后應滿足以下要求

1. 打滑檢測裝置防止皮帶向前運行，皮帶邊緣接觸輪距200-300mm

2. 機器出廠時已配裝長度為1.0m的電纜，接線方法以標簽上標注的線路顏色為準

特征

1:非接觸，無易損部件，使用壽命長;

2:密封性好、防水、排塵、防凝結;

3:鋁合金壓鑄外殼，抗壓抗沖擊能力強;

4:外殼經過烘烤清漆和噴塑處理;

5:一體化設計，安裝方便，實用簡單，用兩個螺栓固定;

6:控制單元采用ARM單片機，響應速度快，誤差小;

7:雙排數顯，LED指示燈顯示，現場觀察和誤會;

工作原理

1. 用于檢測輸送機帶速的裝置，能夠?qū)崟r檢測帶速，已經應用到輸送機系統中的皮帶上，為帶式輸送機的運行提供了可靠的檢測手段。

2. 應水平安裝在上升帶與下降帶之間的輸送支架上，使接觸輪與帶面之間有一定的壓力，防止接觸輪跳動引起的錯誤動作。

3.在帶式輸送機運行時，接觸輪帶動內脈沖盤，當脈沖盤轉動時，傳感器的磁響應信號輸入控制電路，放大后進行計數。

4. 計數值與預設數進行比較，判斷磁帶的帶速，即正常速度、滑移等。同時，執行電路輸出相應的開關信號。
