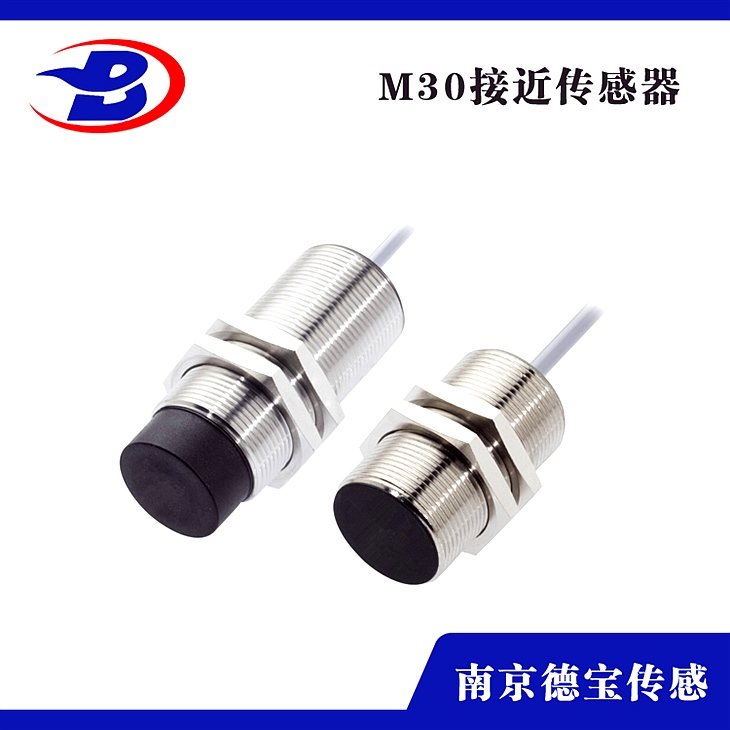

DOB-LJ24A3/L-10-J/EZ交流220V兩線制斷鏈接近傳感器
DOB-LJ24A3/L-10-J/EZ交流220V兩線制斷鏈接近傳感器
簡介：
接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳理性能，且動作牢靠，，頻率響應快，應用壽命長，抗干擾才能強等、并具有防水、防震、等特性。產品有電感式、電容式、霍爾式、交、直流型。
電感式接近開關常閉型（NC）與常開（NO）的區別：
一，常開（NO）是平常狀態下信號輸出線為斷開狀態，無信號輸出，當感應到物體時才閉合，輸出信號。
二，常閉（NC）是平常狀態下信號輸出線為閉合狀態，持續信號輸出，當感應到物體時才斷開，關閉信號。
主要功用：
1、檢驗間隔
檢測電梯、升降設備的中止、起動、經過位置；檢測車輛的位置，避免兩物體相撞檢測；檢測工作機械的設定位置，挪動機器或部件的極限位置；檢測回轉體的中止位置，閥門的開或關位置。
2、尺寸控制
金屬板沖剪的尺寸控制安裝；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測包裝線上有無產品包裝箱；檢測有無產品零件。
3、轉速與速度控制
控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發作器一同控制轉速和轉數。
4、計數及控制
檢測線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。
5、檢測異常
檢測瓶蓋有無；產品合格與不合格判別；檢測包裝盒內的金屬制品缺乏與否；辨別金屬與非金屬零件；產品有無標牌檢測；起重機風險區baojing；anquan扶梯自動啟停。
6、計量控制
產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，程度面控制。
7、辨認對象
依據載體上的碼辨認是與非。
8、信息傳送
ASI（總線）銜接設備上各個位置上的傳感器在線（50-100米）中的數據往復傳送等。
選型:
在環境條件比擬好、無粉塵污染的場所，可采用光電接近開關。光電接近開關工作時對被測對象簡直無任何影響。
在防盜系統中，自動門通常運用熱釋電接近開關、超聲波接近開關、微波接近開關。有時為了進步辨認的牢靠性，
無論***哪種接近開關，都應留意對工作電壓、負載電流、響應頻率、檢測間隔等各項指標的請求。
1.依據檢測物體選擇接近開關類型。假如檢測物體為金屬選電感式接近開關，假如檢測物體為非金屬如木材、塑料、紙、水等或較小較細的金屬則應選擇電容式接近開關。
2.外形選擇，這能夠依據接近開關裝置的位置決議，通常有圓柱形接近開關、方型接近開關、環形接近開關可選。假如選擇圓柱形則應思索好需求直徑多大的，如選擇方型的也須選擇檢測面直徑。
3.感應間隔選擇，普通來說接近開關檢測間隔都比擬短，常見的有1-50mm。檢測間隔越長其檢測面也越大，價錢也會越高。
4.感應面的位置，通常有前端感應、上端感應、內孔感應可選;
5.線長選擇，規范配置銜接電纜長度為2米。如需求***的銜接線則應在訂貨前向廠家闡明，卻莫定好接近開關后自行加接延長線，這會容易招致接近開關輸出信號不穩。
6.輸收工作電壓選擇，通常有直流型DC24V或交流AC250V可選;
7.輸出方式選擇，通常有NPN-常開、NPN-常閉、PNP-常開、PNP-常閉、2線常開，2線常閉，直流3線式、直流4線式可選;
8.銜接方式方式選擇，有出線式、接插件式、豬尾式可選
接線闡明：
1.直流三線接近開關的三根線分別是：棕色線---電源正極 藍色線---電源負極 黑色線---輸出信號
2.交流二線型開關：將負載和接近開關串聯后接在交流電源端。
三根線的接線接法：
粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接負載（信號輸出）。
二根線的接線辦法（DC或AC)：
棕色線銜接負載的負極，負載的正極線再銜接電源的正極，藍色的直接銜接電源的負極。
接線辦法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正極藍色線---電源負極黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
