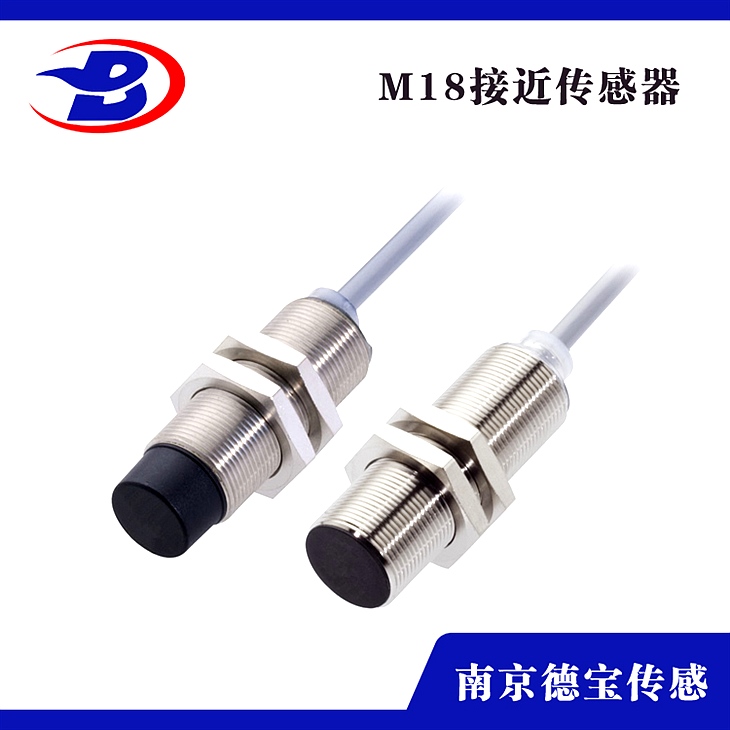

DOB-MP18/L-8ZK-W200接近開關PNP型

DOB-MP18/L-8ZK-W200接近開關PNP型

什么是NPN型又什么是PNP型？

NPN型：

負載接法：負載接在輸出端和負極之間。

輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。

電流方向：負載電流注入開關（灌電流）

PNP型：

負載接法：負載接在電源正和輸出之間。

輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。

電流方向：負載電流流出開關（拉電流）

高溫接近開關是指能在高溫下工作的一種接近開關。應用位移傳感器對接近物體的mingan特性到達控制開關通或斷的目的的開關就叫接近開關。

因其能，適用于某些請求較高的場所，應用在冶金、機械、礦山、電力、鐵路、紡織、造紙、化工、塑料等行業。

原理：

接近開關感應面后面的振動線圈產生一交變電磁場，任何導電的材質進入到該磁場都將從振蕩電路中吸收nengliang而產生渦流，然后振蕩器的衰減在輸出放大器中被轉換成一開關信號?；谠摴τ迷?，一切的金屬都能被探測，不論是不是在挪動。高溫感應開關由于高頻磁場不受溫度和被探測物體內部的磁性影響，所以不受傳感器的操作環境要素的影響。

性能特征：

1、扭矩范圍 　為了防止裝置時損壞接近開關，不要超越給定的擰緊扭矩。 　不銹鋼螺紋 　m5 = 2nm 　m8 = 10nm 　m12 = 20nm 　m18 = 55nm 　m30 = 200nm 　
2、感應區/感應面 　感應區是在感應面前面的區域，在感應區中，接近開關對靠近的金屬部件起反響，即改動輸出狀態。 　
3、額定感應范圍： 　在金屬部件靠近接近開關感應面時，產生開關量輸出狀態變化的這段間隔即為額定感應范圍。 　
4、反復性： 　在規范條件下兩個丈量的反復精度。丈量值中的差別應小于10]。 　
5、輸出功用： 　閉合觸點：物體在感應區內-開關輸出 　斷開觸點：物體在感應區內-開關抑止 　
6、led 顯現 　設備的環境溫度高達 +130°c 時會有一個 led狀態. 當led燈***亮?xí)r，闡明溫度曾經到達*高。經過這個過程，能夠維護設備不受損壞。 　
7、啟動延時時間： 　接近開關接通電源的霎時到其準備終了且輸出正常信號的時間距離（在ms毫秒范圍內）。 　
8、修正因數： 　假如運用不同于鋼（1.0037）的材質，修正因數規則了檢測間隔的變化。該修正因數取決于被探測物材質的類型，特性（內部構造），尺寸和和幾何外形。 　
9、典型修正因數: st:1 v2a: 約. 0.6 ms: 約. 0.3 ms: 約. 0.2 銅: 約. 0.15 　全鋼傳感器修正因數: v2a: 0.5 ms: 約. 0.1 鋁, 為了樹立不同于st37資料的近似感應范圍，bixu將st37的感應范圍乘以相應的修正因數。 　
10、反極性維護： 　假如銜接端子接反了，一個內置的維護可避免接近開關被損壞。 　
11、短路維護： 　假使電流過載，有一個內置維護可避免接近開關被損壞。 　
12、開關點漂移： 　開關點由于環境的變化而改動。

典型應用：

1、水泥：回轉窯窯頭/篦冷機工況監測

2、電廠：鍋爐及余熱鍋爐熄滅監測

3、玻璃：玻璃凝結爐工況監測

4、冶金：高爐/加熱爐工況監測

5、石化：各種管式加熱爐工況監測

6、渣滓處置：熄滅器及焚化爐工況監測

接線：

三根線的接線接法：

粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接負載（信號輸出）。

二根線的接線辦法（DC或AC)：

棕色線銜接負載的負極，負載的正極線再銜接電源的正極，藍色的直接銜接電源的負極。

接線辦法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正極藍色線---電源負極黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。
