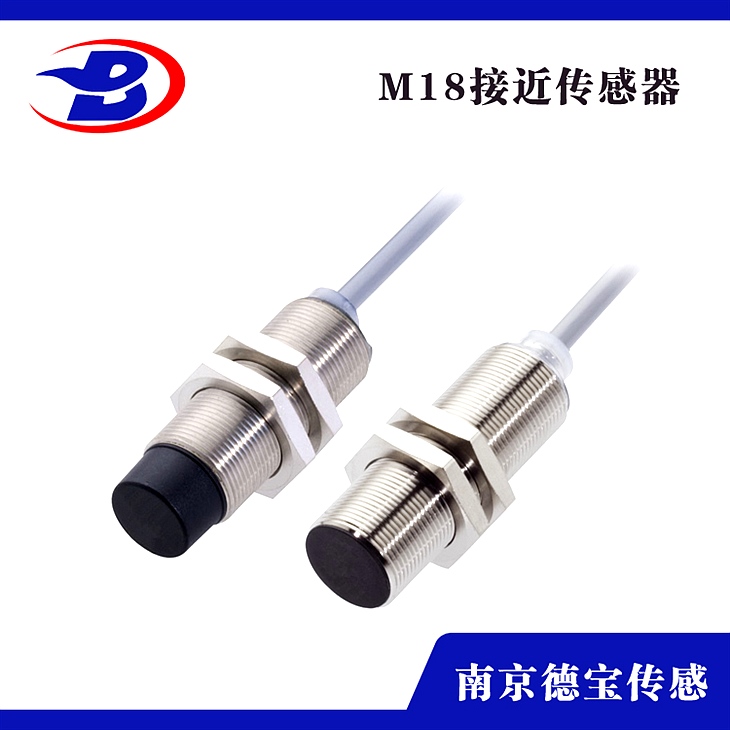

電感式接近傳感器DOB-SAT8/L-1BXSJ18-1E802/4D

電感式接近傳感器DOB-SAT8/L-1BXSJ18-1E802/4D

技術參數

M12 M18 M18 M30 M30

檢測間隔 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %

應差間隔 檢測間隔的15%以下

檢測物體 金屬

規范檢測物體 金屬12×12×1mm 金屬18×18×1mm

金屬45×45×1mm

金屬30×30×1mm

金屬70×70×1mm

頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz

電源電壓 DC12～24V脈動 10%以下（DC10～30V）

接線圖

1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制的接線比擬簡單，與負載串聯后接到電源即可。

3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型，應接到電源正端；關于PNP型，則應接到電源0V端。

4、負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型。千萬不要選錯了。

6、兩線制受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予思索。三線制雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
