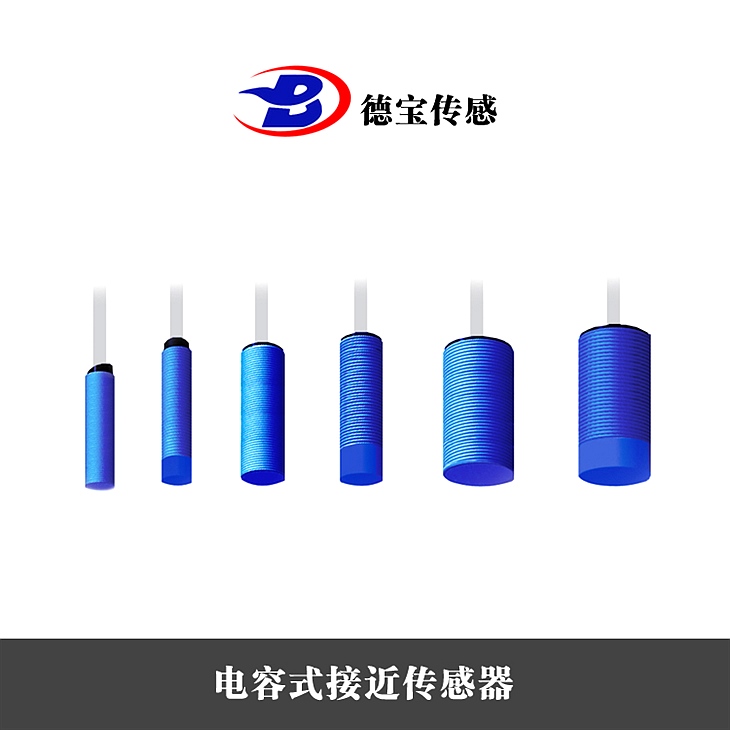

DOB-EM18/L-08BNO-KW三線NPN常開電容式接近開關10-30V

DOB-EM18/L-08BNO-KW三線NPN常開電容式接近開關10-30V

原理：

是當電源接通時，RC振蕩器不震蕩，當一目的朝著電容器的電靠近時，電容器的容量增加，振蕩器開端震蕩，經過后電路的處置，將振和震蕩兩種信號轉換成開關信號，電容式接近開關的感應圈由同軸金屬電構成，很像“翻開的”電容器電，這兩個電構成一個電容，串接在RC振蕩回路中，從而起到檢測有無物體存在的目的。

開關功用：

電容式傳感器的感應面同兩個同心布置的金屬電組成，這兩個電相當于一個非線繞電容器的電。電的外表a和b銜接到一個頻振蕩器的反應支路中，對該振蕩器的調理要使得它在外表自在時不發作振蕩。

當物體接近傳感器的有效外表時，它進入了電外表前面的電場，并惹起耦合電容發作改動。振蕩器開端發作振蕩，振蕩幅度由一個評價電路記載下來并被轉換為一個開關命令。

電容式接近開關亦屬于一種有開關量輸出的位置傳感器，它的丈量頭通常是構成電容器的一個板，而另一個板是物體的自身，當物體移向接近開關時，物體和接近開關的介電常數發作變化，使得和丈量頭相連的電路狀態也隨之發作變化，由此便可控制開關的接通和關斷。電容式接近開關對任何介質都能夠檢測，包括導體、半導體、緣體，以至能夠用于檢測液體和粉末狀物料。關于非金屬物體，動作間隔決議于材質的介電常數，資料的介電常數越大，可取得的動作間隔越大

接線：

三根線的接線接法：

粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。

二根線的接線辦法（DC或AC)：

棕色線銜接負載的負，負載的正線再銜接電源的正，藍色的直接銜接電源的負。

體接線辦法請參照開關標牌上的接線圖來接線，切勿錯接反接！

直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號

交流二線型開關：將負載和接近開關串聯后接在交流電源端。

構造：

電容式接近開關由三大局部組成：振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目的接近這一磁場，并到達感應間隔時，在金屬目的內產生渦流，從而招致振蕩衰減，以致停振。振蕩器振蕩及停振的變化被后級放大電路處置并轉換成開關信號，觸發驅動控制器件，從而到達非接觸式之檢測目的。
