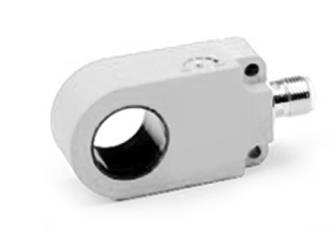

環形電感式接近傳感器使用方法介紹

環形電感式接近傳感器使用方法:

1.直流二線制接近開關的通斷狀態,其實是電流大小的變化,當接近開關處于斷開狀態時,仍有小電流通過負載,當接近開關處于ON狀態時,電路電壓降約為5V,所以在實際使用中,須考慮小驅動電流控制電路和低驅動電壓,以保證電路的正常工作。

2.直流三線制串聯時,應考慮串聯后電壓降之和。

3.如果傳感器電纜附近有高壓或電源線,傳感器電纜應單獨裝入金屬導管中,以防干擾。

4.使用雙線傳感器時,確保傳感器通過負載后連接到電源,以避免損壞內部組件。當負載電流<3mA時,需要假負載以保證可靠運行。

R US/或更少(IL-3)

P> 2/R

P為假負載消耗的功率;

R為假載荷的阻力值;

IL是傳感器的負載電流

使用儀器:萬用表、示波器、電源(+12V)
