在電梯控制系統中模擬量位移傳感器的應用

電梯是現代建筑中關系到人民生命財產的重要交通工具。電梯采用全套設備固定。它由升降系統、導向系統、保護裝置和電控系統組成。如何提高電梯的運行效率，降低電梯的能耗，減少機械磨損，延長電梯的使用壽命都是重要的研究課題。

目前，電梯控制一般采用兩種方式。一種是用微機作為信號控制單元，實現電梯的自動調度和選臺，拖動控制由變頻器完成。另一種控制方式采用可編程序控制器（PLC）代替微機實現信號集的選擇控制。

模擬位移傳感器在電梯控制系統中的作用是調節電梯的水平控制，電控系統是電梯的“中樞神經”。為了使電梯具有較高的運行效率，對加減速度應有適當?shù)南拗?，且變化?yīng)穩定，并設計合理的電子控制系統。

靜磁柵模擬位移傳感器由靜磁柵源和靜磁柵尺組成“靜磁柵源”采用鋁合金壓封無源釹鐵硼磁柵形成磁柵編碼陣列；“靜磁柵尺”采用嵌入式微處理器系統專用高強度鋁合金管封裝，霍爾編碼陣列由霍爾傳感器部件切換而成，鋁合金管外表面經鍍塑處理。當“靜磁柵格源”沿“靜磁柵格尺”的軸線相對運動時（相對間隙公差和相對姿態公差達50mm），可從“靜磁柵格尺”中分析數字位移信息，并可直接產生毫米級以上的位移數字信號。充分利用嵌入式微處理器的資源，將數據更新速度提高到毫秒級，以適應運動速度在5m/S以下的位移響應。

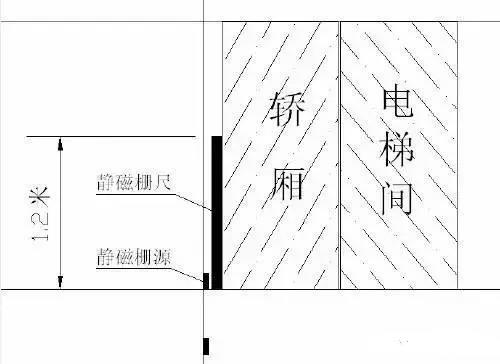

電梯樓層自動控制系統的控制部分是靜磁柵位移傳感器。安裝示意圖如下圖所示。

靜磁柵源安裝在與室外樓層平行的電梯井道內，每層一個，靜磁柵尺安裝在轎廂上，長度為1.2米。在地下一層安裝了兩個靜磁柵極源，測試汽車是否處于底部位置和運動方向。

電梯的運行是根據樓層和轎廂的呼叫信號和行程信號來控制的，而樓層和轎廂的呼叫信號是隨機的，所以系統控制采用隨機邏輯控制。即在通過時序邏輯控制實現電梯基本控制要求的基礎上，根據隨機輸入信號和相應的電梯狀態，及時控制電梯的運行。另外，籠位由靜磁柵位移傳感器確定，并送PLC計數器控制。同時，在每個樓層設置一個靜磁網格源，檢測系統的樓層信號。

采用靜磁柵模擬位移傳感器實現電梯的水平控制。實現了電梯的智能控制，電梯運行的舒適性良好。起步、減速和平地的舒適性不會隨車輛載荷的變化而變化。
