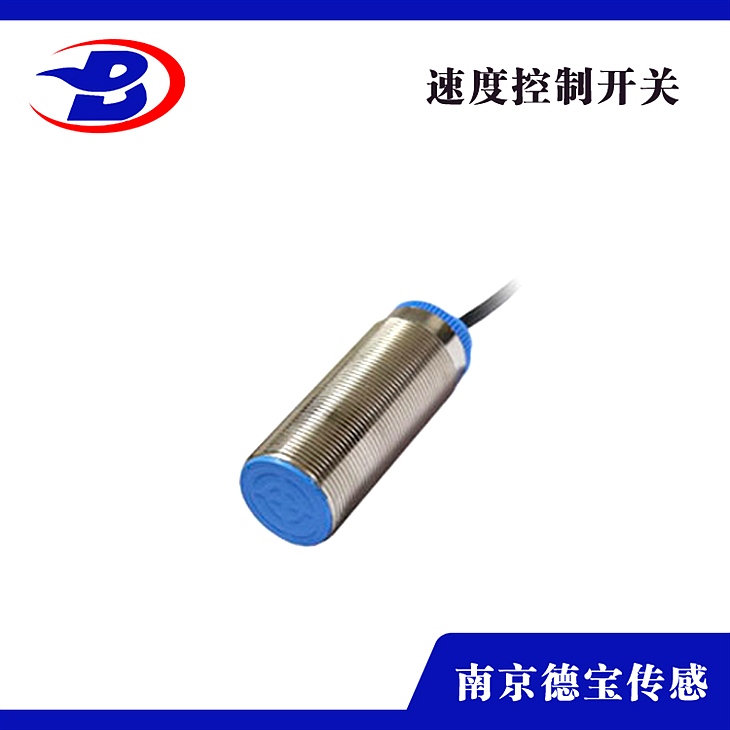

DOB-WT-VA15/L-P248速度檢測開關

DOB-WT-VA15/L-P248速度檢測開關

工作原理

1、旋轉探測儀裝置在被傳動軸旁，被傳動軸裝有檢測片。

2、當電動機運轉時，經過傳動安裝差遣被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。

3、旋轉探測儀接納到檢測片的平均距離脈沖信號，此時旋轉探測儀為閉合狀態，經過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。

4、當設備發作卡轉，堵轉、皮帶打滑、傳動帶零落毛病時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接納不到檢測片的平均距離脈沖信號。

5、在工藝時間內（5秒）未接納到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，牢靠的維護設備(此產品接納檢測片轉動信號與電機大小無關)。

DOB-WT-VA15/L-P248速度檢測開關

技術參數

1、工作電源：24VDC/110VAC/220VAC

2、緣電阻：＞500MΩ 輸出信號：開關量信號

3、環境溫度：-20℃~+60℃ 環境濕度：小于90

4、外型尺寸：Ф30×115mm

5、重量：0.5Kg

6、跳脫時間：3-17秒

7、響應時間：＜2mS

8、檢測間距H2：≤8mm

9、工作間隔H1：≥20mm（10mm/埋入式/二線）

DOB-WT-VA15/L-P248速度檢測開關

特性

1、非接觸式，無易損原件，運用壽命長；

2、密封性好，可防水、放塵，防凝露；

3、強度了鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4、外殼經過烤漆噴塑處置，性強；

5、一體式設計，裝置便當，適用簡單，兩螺栓固定；

6、采用ARM單片機作為控制單元，反映速度，精度，誤差小；

7、雙排數碼顯現，LED指示燈顯現，可現場察看與誤解；
