高頻速度開關閉合狀態轉為斷開XD-TC-A2/10mm 速度傳感器

高頻速度開關閉合狀態轉為斷開XD-TC-A2/10mm/

扼要闡明

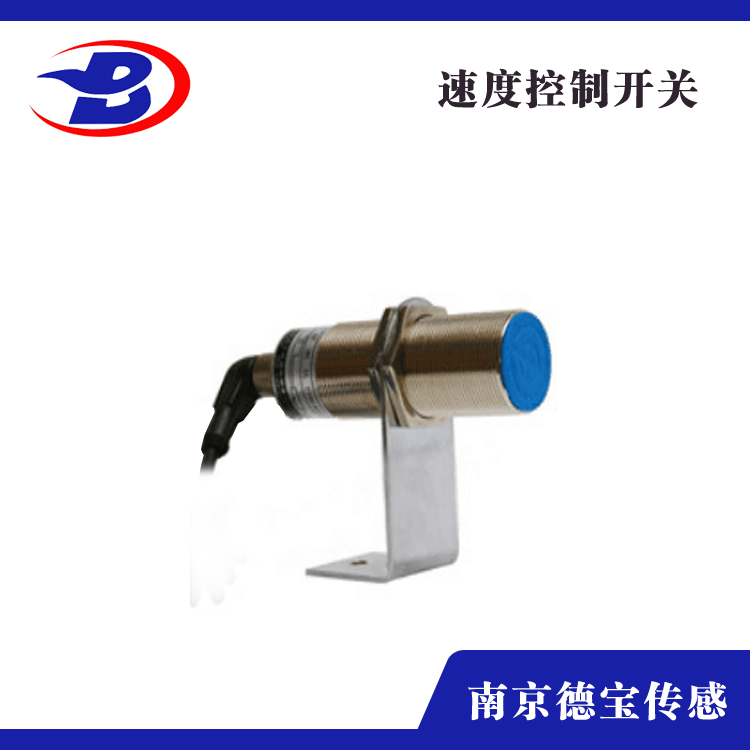

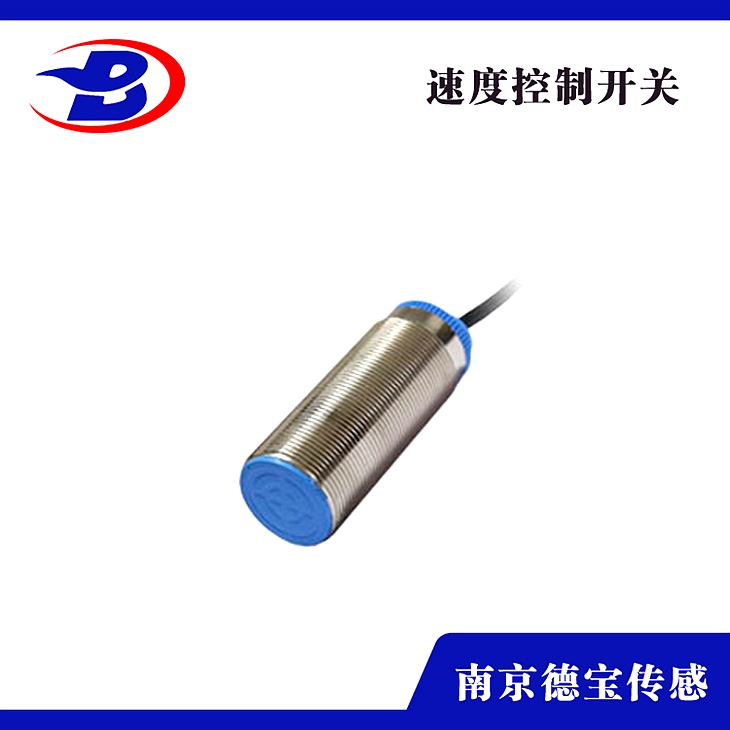

跑偏開關、雙向拉繩開關、霍爾開關、氣缸磁性開關。， 速度開關SK-G220V，SN：10mm，直徑30mm是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。有“自辨認正常轉速”的智能功用，屬真正的欠速開關。當設備呈現異常，轉速于正常轉速的三分之二時，輸出“異常慢轉”信號?？蔀橛嬎銠C及時反應設備的運轉狀況；也可直接用于設備維護。應用于提升機、皮帶機、等機械傳動設備因電器、機械故 障惹起的慢轉或停轉，以便及時處置，到達維護設備、保證的目的。

調整：

調整傳感器預置頻率（速度）：運用15圈的電位器，

順時針為預置頻率（速度）減少

逆時針為預置頻率（速度）增加

小裝置間隔

e>=30                               d>=30,h>=0               e>=30                      d>=30,h>=0

主要用于檢測帶式保送機,在運轉中呈現的膠帶與滾筒之間的打滑。本安裝采用比擬的方式對膠帶額定速度和從動滾筒線速度（即保送帶實踐運轉速度）來檢測保送帶打滑的數據。并且可以及時發出報警及停機信號，避免保送帶打滑形成事故和損失，亦可用于多條保送機聯鎖起動和停機。非接觸式速度監控傳感器裝置在從動滾筒一端，與保送帶不接觸，防止了對保送帶的損傷和接觸不良形成的誤差。本安裝的主機為單片計算機系統，有較的智能化水平和牢靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。

特性：

1.非接觸，無運動部件、無磨損、壽命長、維護費用、適用于環境惡劣

2.一體化構造，免設置、調試，裝置簡單

3. 體積小、重量輕、壽命長

4. 有負載短路維護功用——誤將旋轉探測器直接接電源不會損壞旋轉探測器

5. 輸出信號既可與現場設備聯鎖運用，也可送達DCS控制系統

6. 配有狀態指示燈。設備正常運轉時，指示燈“閃爍”；停機時，指示燈“常亮”

7.跳脫時間可調0.5-18S.

工作原理：

旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可依據被動軸不同的轉速調整內部延時來到達維護設備的卡死堵轉，旋轉探測儀裝置在被動軸上如圖1他是經過裝在被傳動軸上的檢測片，應用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米間隔時為一個脈沖），以圖一為例：通電霎時速度開關經過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需求給速度開關兩個脈沖，假如速度開關設定在8秒，設備轉動一圈小于8秒，速度開關經過串連的繼電器無動作（繼電器堅持吸合），當設備轉動一圈大于8秒，速度開關以為已發作卡死堵轉，經過串連的繼電器使電繼器跳脫(繼電器斷電)，維護設備。

動作原理

本傳感器的輸出信號由一個比擬器處置，而被檢測物體的運動也產生一個振蕩頻率Fc，它進入比擬器，與預先規則的頻率Fr比擬，開關的電路輸出，在Fc>Fr時為閉合狀態，而Fc

系列速度傳感器普通于監測速也是物體運動速度于予置速度時，惹起它的開關輸出斷開。

速度開關SK-G220V，SN：10mm，直徑30mm分離了西門子傳感器的技術和速度傳感器的實踐應用開發而成（又名速度傳感器、速開關、速度開關、打滑開關）。本產品主要用于皮帶保送機、提升機、螺旋保送機、 研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈（帶）零落等機械毛病能及時處置，起到維護設備減少損失。
